一、微機控制接骨螺釘扭矩試驗機依據標準:
→YY0341-2009骨接合用無源外科金屬植入物通用技術條件→YY0018-2008骨接合植入物金屬接骨螺釘→YY/T0662-2008《外科植入物不對稱螺紋和球形下表面金屬的金屬接骨螺釘機械性能要求和試驗方法》→YY/T0727.1-2009外科植入物金屬髓內釘系統第1部分:髓內釘→YY/T0509-2009(ASTMF2502)《生物可吸收內固定板和螺釘的標準要求和測試方法》→ISO6475《外科植入物.帶有不對稱螺紋和球形下表面的金屬接骨螺釘.機械要求和試驗方法→ISO5835外科植入物.不對稱螺紋的六角頭球面頸金屬骨螺釘.尺寸→ISO9268外科植入物.具有錐形下表面頭部的金屬接骨螺釘.尺寸→ASTMF543金屬醫用骨螺釘通用要求和測試方法→ASTMF116醫療用螺絲刀
二、微機控制接骨螺釘扭矩試驗機設備功能:
→骨科植入物用金屬接骨螺釘、可吸收骨螺釘進行扭矩、斷裂扭轉角測試及研究?!煌菁y型式骨科植入物(深螺紋淺螺紋、全螺紋、半螺紋、對稱螺紋、不對稱螺紋)、不同螺紋代號和標稱直徑(HA/HB/HC/HD1.5-8.0mm)骨科植入物;→不同用途骨科植入物(皮質骨螺釘、松質骨螺釘、空心螺釘);不同旋動形式骨科植入物(一字槽、十字槽、內六角、四方槽、內三角、梅花形);不同頭部型式骨科植入物(錐形頭部、球形頭部、半圓形頭部、四方形頭部)?!煌馁|(zhì)骨科植入物(金屬材料/不銹鋼接骨螺釘、可吸收骨螺釘、聚交酯共聚物、L-丙交酯樹脂、乙交酯樹脂、L-乳酸樹脂、剛性聚氨酯泡沫塑料、水解降解聚合物樹脂、共聚物);→外科植入物;無源外科植入物;→骨結合用外科植入物;→扭矩和斷裂扭轉角;恒定角速度;扭轉角速度1r/min~10r/min;5道完整螺紋外露;斷裂位置;旋入扭矩;恒定扭矩;扭矩-扭轉角曲線;扭轉屈服強度;
三、微機控制接骨螺釘扭矩試驗機設備特點:

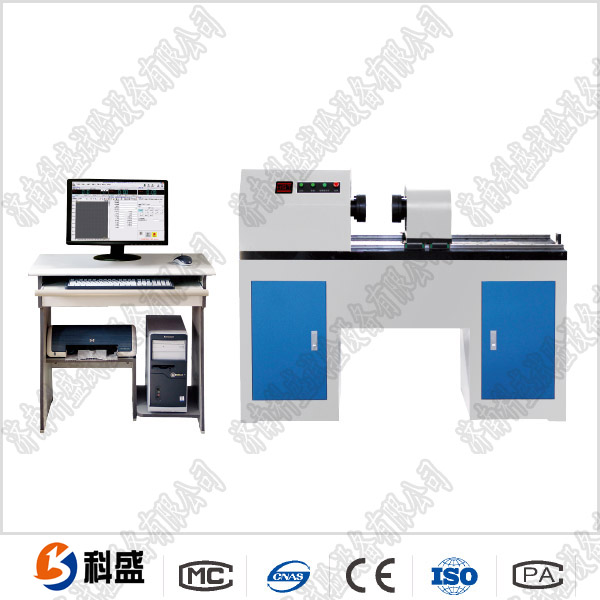

1.本款0.5N.m~50N.m微機控制接骨螺釘扭矩試驗機采用高剛性、高穩定性的臥式機架。機架尺寸可定制。2.載荷自動控制、自動保持、循環控制及自編程控制等多種控制方式。3.高精度對稱性扭矩傳感器,線性寬,穩定性好,保證扭矩的測試精度。4.高速率、低振動、免維護、靜音型交流伺服電機驅動系統。5.內置以太網接口;即停即行功能;操作靈活、隨意切換。6.本款0.5N.m~50N.m微機控制接骨螺釘扭矩試驗機的電路板采用光電隔離設計,抗干擾能力強。7.擁有多種完善的試驗夾具,快速更換。8.寬泛的扭轉角測試速度,1r/min~10r/min內任意選擇。9.全數字閉環、多通道、多功能、易操控的測控軟件;數據庫中備有多種試驗方法、標準(ASTM、ISO、DIN、EN、BS等);試驗數據可隨時保存、查詢、調用;9.1試驗過程的自動控制,扭矩、扭轉角度全閉環控制、顯示,全鍵盤輸入操作和控制模式智能設置系統;控制模式任意設置,無沖擊,平滑切換,加載、卸載平穩。9.2靈活的Excel或Word報告格式,默認格式及自編格式;多項排序,多類型輸出。9.3可重新讀取已經完成試驗,模擬再現,數據再分析、多曲線疊加、比較、遍歷。9.4試驗曲線可任意選擇坐標軸,可自由放大和縮??;可同時顯示多個曲線扭矩-時間曲線、扭矩-扭角曲線、角度-時間曲線等),可設需要的坐標,滿度自調節。9.5模塊化、開放式編程,滿足個性化要求。具有提示和向導功能。9.6試驗結束自動返回,智能、高效、快捷。9.7扭矩和扭轉角自動跟蹤測量,并顯示試驗曲線。顯示試驗的扭矩值、扭轉角、扭轉速度。10.本產品(0.5N.m~50N.m微機控制接骨螺釘扭矩試驗機)具有多重保護功能:過載、過流、過壓保護;試樣破斷時安全保護;緊急停機保護。
四、微機控制接骨螺釘扭矩試驗機技術參數:
0.5N.m~50N.m微機控制接骨螺釘扭矩試驗機 |
||
1 |
扭矩 |
0.5N.m;1.0N.m;2.0N.m;10N.m;20N.m;50N.m; |
2 |
扭矩測量范圍 |
1%-100%F.S |
3 |
扭矩示值相對誤差 |
≤±1%;/≤±0.5% |
4 |
扭轉角范圍 |
0°~∞ |
5 |
扭轉角分辨力 |
0.1°/0.01° |
6 |
扭轉角速度 |
1r/min~10r/min可調 |
7 |
扭轉速度相對誤差 |
設定值的±1%以?xún)? |
8 |
可調夾頭間距 |
0~300mm/可定制加長型 |
9 |
主軸中心高度 |
130mm |
10 |
設備功率 |
0.4kW |
11 |
電源電壓 |
~220V±10%;50Hz(須可靠接地) |
12 |
機架尺寸(LWH) |
1000x360x470mm |
13 |
機器重量 |
≈90kg |
