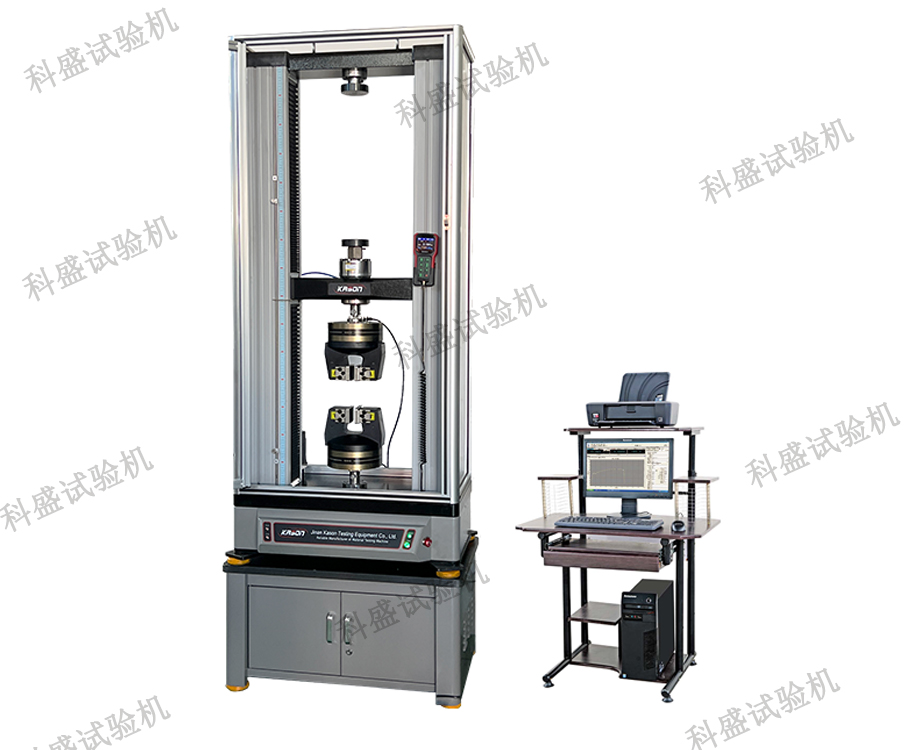

WDW-E微機控制電子萬能試驗機

該萬能試驗機采用雙空間落地式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定。主機主要零部件在加工中心進行加工，保證了主機的精度。

測量參數

v 最大試驗機（kN）:50；

v 試驗機級別：0.5級；

v 試驗力有效測量范圍：0.4%-100%F.S；

v 試驗力測量精度：優于≤±0.5%；

v 位移測量分辨力：0.4μm；

v 位移測量精度：優于≤±0.5%；

v 電子引伸計測量范圍：0.4%-100%FS；

電子引伸計測量精度：優于≤±0.5%；

控制參數：

v 力控控制速度范圍：0.001％～5％FS/s；

v 力控速度控制精度：0.001％～1％FS/s時優于≤±0.5％；1％～5％FS/s時優于≤±0.2％；

v 力控保持精度：≤±0.1％F.S；

v 變形控控制速度范圍：0.001％～5％FS/s；

v 變形控速度控制精度：0.001％～1％FS/s時優于±0.5％；1％～5％FS/s時優于±0.2％；

v 變形控保持精度：≤±0.02％F.S；

v 位移控控制速度范圍：0.01～1000mm/min；

v 位移控速度控制精度：≤±0.2％；

v 位移控保持精度：≤±0.02mm；

控制方式：力閉環控制、變形閉環控制、位移閉環控制

主機參數：

v 立柱數：6柱（4立柱、2絲杠）；

v 最大壓縮空間：1000；

v 最大拉伸間距:770（含楔形拉伸夾具）；

v 有效跨距：450；

v 工作臺尺寸：800×425；

v 主機外形尺寸：840*570*1850；
