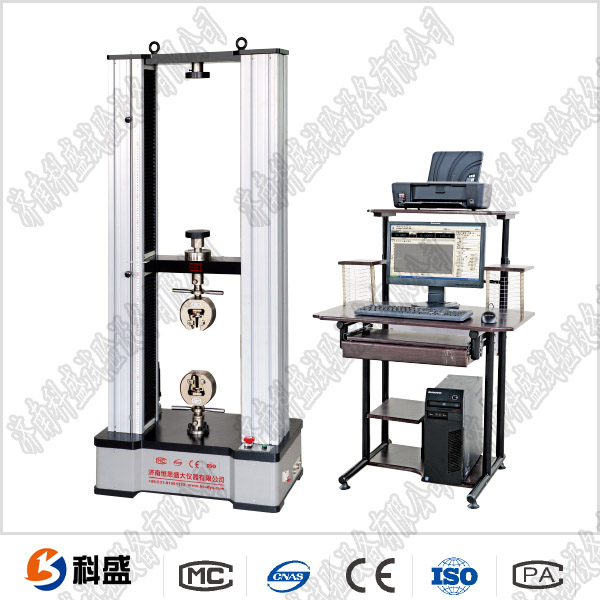

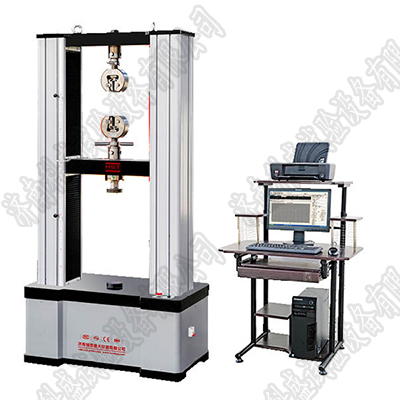

布料皮革抗拉強度試驗機主機:采用雙空間門式結構,上空間拉伸,下空間壓縮、彎曲。主機部分由兩根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架,調速系統安裝在工作臺下部。具有調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉,滾珠絲杠副驅動中橫梁,帶動拉伸輔具(或壓縮、彎曲等輔具)上下移動,實現試樣的加荷與卸載。該結構保證機架有足夠的剛度,同時實現高效、平穩傳動。
●門式框架結構,整體沖壓機殼,外觀整潔雅致。
●精密滾珠絲杠僅承受拉力,有效延長壽命及剛性穩定性.
●精密絲杠副加載方式,雙螺母背緊消間隙,確保系統高剛性及高動態性能.
布料皮革抗拉強度試驗機結構原理
布料皮革抗拉強度試驗機橫梁;分為上橫梁和中橫梁,采用中型厚度的碳鋼鋼板制作,上橫梁為固定橫梁,安裝于主機的上端。中橫梁為活動橫梁,通過滾珠螺母與滾珠絲杠連接。中橫梁也是加載的關鍵部件,傳感器安裝于中橫梁的下端,各種試驗附具的一端也都懸掛于中橫梁之上,中橫梁升降即可產生拉力和壓力。
布料皮革抗拉強度試驗機移動控制盒;用于在調整試驗空間時操作移動橫梁快速升降,具有快/慢、步進等多種操作方式,可自由吸附粘貼于主機易于操作的部位。
布料皮革抗拉強度試驗機技術參數;
1、試驗力:5kN/10kN/20kN、30kN/50kN、100kN;
2、試驗機級別0.5級 / 1級;3負荷測量范圍0.4%~100%FS(0.5級)/1%~100%FS(1級);
4、示值相對誤差±0.5%(0.5級)/±1.0%以?xún)龋?級);
5、試驗力分辨力1/±500000FS(全程分辨力不變);
6、變形測量范圍0.2%~100%;7力控速率調節范圍0.005%~5%FS/S;
8、力控速率控制精度速率<0.05%FS時,為±1%設定值以?xún)龋?速率≥0.05%FS時,為±0.5%設定值以?xún)龋?
9、 變形速率調節范圍 0.005~5%FS/s;
10、 變形速率控制精度 速率<0.05%FS/s時,為設定值的±1%以?xún)龋?速率≥0.05%FS/s時,為設定值的±0.5%以?xún)龋?
11、 位移速率調節范圍 0.001~600mm/min;(可定制高速系統0.001~2000mm/min);
12、 位移速率控制精度 為設定值的±0.2%以?xún)龋?3 恒力、恒變形、恒位移控制范圍 0.5%~100%FS;
14 、恒力、恒變形、恒位移控制精度 設定值≥10%FS時,為設定值的±0.5%以?xún)?設定值<10%FS時,為設定值的±1%以?xún)龋?
15 、有效試驗跨度 450mm 450mm 550mm;16 橫梁移動行程 1000mm 1000mm 1200mm;
17 、電源電壓 ~220V±10% 50Hz(須可靠接地);
18 、機器功率 550W 750W 2000W;
19 、載荷機架尺寸(LWH) 900x490x1850mm 980x580x1950mm 1150x620x2220mm;
20 、機器重量 ≈450kg ≈550kg ≈820kg。
