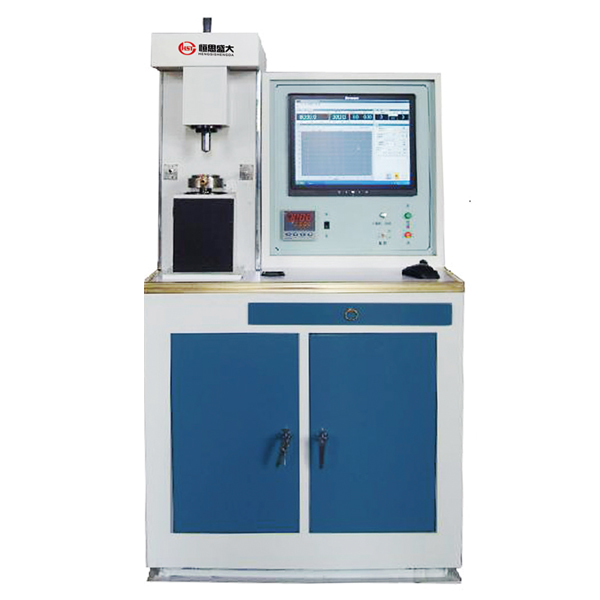

汽車剎車片摩擦磨損試驗機

汽車剎車片摩擦磨損試驗機
汽車剎車片摩擦磨損試驗機
汽車剎車片摩擦磨損試驗機

一、汽車剎車片摩擦磨損試驗機簡介

定速式摩擦試驗機主要用于測量汽車用制動器襯片(剎車片)、汽車用離合器面片,石油鉆機剎車塊及各種工業用機械摩擦片、摩托車制動片等非金屬摩擦材料的摩擦系數和磨損率。2、完全滿足以下標準的試驗方法要求:GB5763-1998汽車用制動器襯片;

GB/T5764-1998汽車用離合器面片;GB/T11834-2000工業機械用石棉摩擦片;SY/T5023-1994石油鉆機用剎車塊。

汽車剎車片摩擦磨損試驗機

二、汽車剎車片摩擦磨損試驗機構造介紹:

JF150-W-II型機嚴格遵照GB5763―98標準之規定,在保持日本HP―S型原型機基本原理和結構基礎上,結合現代技術改進設計而成。

機電一體化整體結構,用戶接線可用;

測力機構力流在同一平面,徹底解決機械震動問題;

重力法碼式標定裝置,使測量更準確;

采用不銹鋼加熱冷卻罩,濕水部件全部鍍鎳防銹處理,不銹鋼鎳絡(luò )絲電熱管;

爐前化驗電爐精鑄摩擦盤;

取消阻尼缸,測量精度顯著提高;

由人工測取并計算摩擦力及摩擦系數。

操作簡單,可減輕操作者勞動強度,實現離機測試,自動控溫,控溫誤差小精度高。

增加冷卻風機,以防有水蒸氣噴到摩擦盤表面而影響測量數據。

采用了新的測力方式,取消了減震裝置,提高了測量精度。

主機和控制臺結構緊湊,外型美觀,可以實現冷水和排水的自動循環。本機采用筆記本加下位機控制軟件,通過閉環控制實驗對試驗過程實時控制,對試驗數據的采集分析,對試驗結果的自動處理,繪制曲線。

三、汽車剎車片摩擦磨損試驗機技術指標:

1.控制系統:由公司自主研發,通過采用筆記本加下位機控制軟件,閉環控制實驗對試驗過程實時控制,對試驗數據的采集分析,對試驗結果的自動處理,繪制曲線報表。

2.溫度:溫度測控范圍0~350℃,測量精度1℃,測量誤差5℃。3.摩擦力:測量范圍0~2000N,測量精度0.2N,測量誤差10.0N.4.摩盤轉數:480~500r/min,測量精度1轉,測量誤差1轉。5.功率:主機7.5kw,加熱管4.5kw,風機120w,總功率:12.12kw.6.摩擦盤:材質為灰鑄鐵HT-250,布氏硬度180~220HB,珠光體組織。7.試樣:面積25mm×25mm,厚度5~7mm,2個8.摩擦半徑:R=150mm9.正壓力:0.49Mpa,0.98Mpa 10.加載砝碼:1.25kg1件2.5kg3件11.外型尺寸:主機1600×1000×140012.控制柜:800×600×100013.重量:約1000kg14.主控:

1)計算機:G41主板/CPU雙核2.0G以上/160G(串口)/1GDDR-Ⅱ內存/19LCD;2)打印機:彩色噴墨打印機;3)傳感元件:測力傳感器―量程0~200Kg、0.05級、非線性誤差0.05%F.S;熱電偶(pt100)―0~400℃、E分度;接近開關―E4-D5NK.15.計算機控制,自動測量摩擦力、轉數,自動計算摩擦系數、磨損率;試驗溫度計算機自動控制;自動繪制曲線并打印中、英(合同應注明)文試驗結果、打印試驗報告。

16.電機功率:5.5w
